Tropfengenerator – HiDrip®-LAB

Mikrovertropfung und Mikrokugelherstellung aus Flüssigkeiten

HiDrip®-LAB ist ein von uns in 2012 entwickeltes Sonderlaborsystem (Tropfengenerator) zur Erzeugung von gleichmäßigen Tropfen mit definierten Tropfendurchmessern in nahezu monodisperser Tropfengrößenverteilung auf Basis der innovativen HiDrip®-Technologie. Es können je nach Ausführung sowohl feste Mikrokugeln als auch feste Mikrolinsen in nahezu monodisperser Größenverteilung aus niedrig- und hochviskosen Flüssigkeiten durch gleichmäßige Vertropfung unter hohen Durchsatzmengen hergestellt werden.

	Beschreibung   Technische Daten

nach oben

Beschreibung

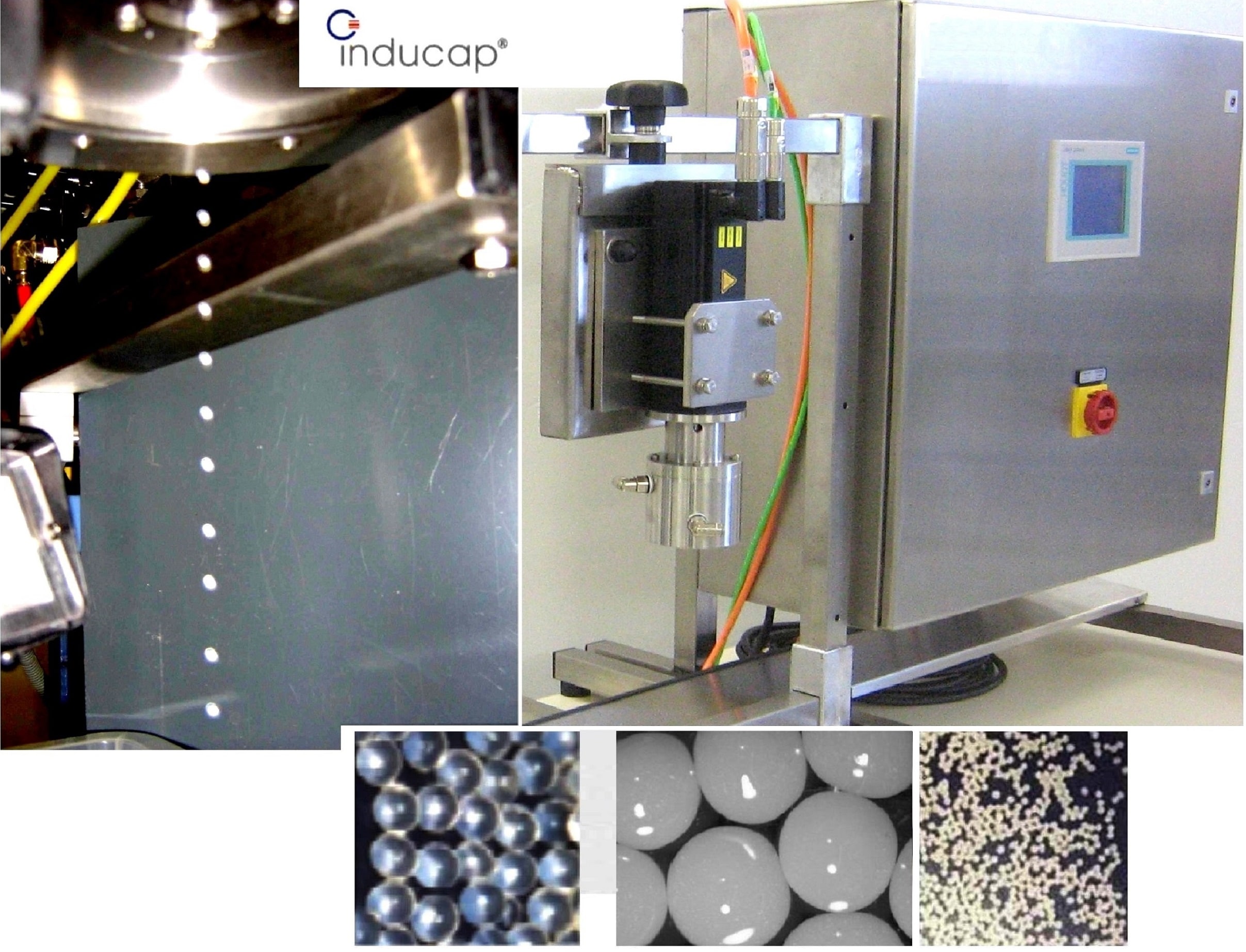

HiDrip®-LAB ist ein neuartiger, von Inducap® entwickelter Tropfengenerator für Anwendungen im Labor- und Technikumsmaßstab zur Erzeugung monodisperser Mikrotropfen aus niedrig und hochviskosen Flüssigkeiten, aus Emulsionen oder Suspensionen für die Grundlagenforschung oder die Musterproduktion. Die Aushärtung der flüssigen Mikrotropfen zu festen Mikrokugeln oder Mikrolinsen kann in einem unterhalb angeordneten Auffang- und Reaktionsbad mit nachfolgender Abtrennung der festen Mikropellets erfolgen. Die Kernkomponente des Tropfengenerators ist der von Inducap® neu entwickelte HiDrip®-Düsenkopf. Die Anpassung der HiDrip®-LAB an die unterschiedlichen Ausgangsflüssigkeiten wird durch einen drehzahlgeregelten Servomotor sowie durch den Einsatz von Blenden mit unterschiedlichen Austrittsöffnungen gewährleistet. Die Tropfenbildungsfrequenz kann in Abhängigkeit von der Drehzahl des Servomotors in Kombination mit der Ausführung (Bauform) der eingesetzten Lochplatte im Bereich von 10 Hz bis 12.000 Hz variiert werden. Die HiDrip®-LAB ist ausgelegt für einen Systemüberdruck von 30 bar und gewährleistet über die eingesetzten Pumpen die Verarbeitung eines breiten Spektrums an flüssigen Ausgangsmedien. Die Steuerung der HiDrip®-LAB erfolgt über eine SPS mit Touchpanel. Es können eine Vielzahl an Rezepturen und Betriebsparameter einfach abgespeichert und erneut aufgerufen sowie wahlweise im Hand- oder Automatikbetrieb gestartet werden. Die Reinigung erfolgt einfach und bequem über die Auswahl eines in der Steuerung integrierten Spülprogramms. Die HiDrip®-LAB ist eine ideale Lösung für die Produktentwicklung durch Vertropfung von flüssigen oder schmelzbaren Ausgangsstoffen - wahlweise bei Verarbeitungstemperaturen bis 200 °C - mit nachfolgender Aushärtung zu Mikrokugeln.

nach oben
Technische Daten – Tropfengenerator HiDrip®-DUO Ca. Abmessungen (Länge x Breite x Höhe) in [mm]: 1.000 x 750 x 950 Ca. Gewicht [kg]: 50,0 Nutzvolumen des Vorlagebehälters [l]: 4,0 (wahlweise 10,0) Durchsatz* [kg/min]: 0,1 - 10,0 Betriebsüberdruck [bar]: 0,1 - 16,0 Systemüberdruck [bar]: 30,0 Durchmesser der Öffnungen [mm]: 0,1 - 3,5 Kugeldurchmesser* [mm]: 0,12 - 4,0 Anzahl der Austrittsöffnungen**: 1 Stck. (wahlweise bis 60 Stck.) Kühlung / Beheizung (optional): -10°C bis +220 °C Art der Aushärtung: Kühlung oder chemische Reaktion im Auffangbad Art der Steuerung: SPS mit Touchpanel Antrieb der Düsenköpfe: Servomotor Tropfenbildungsfrequenz***: 10 - 12.000 Hz Elektrischer Anschluss: 400 V, 50 Hz, rd. 1 KW/2 KW mit Temperierung
