Mikroverkapselung – Inducap®-MATRIX

Mikroverkapselung – Flüssigkeiten oder Pulver homogen verteilt in der Mikrokapsel (Kapselmatrix)

Mikroverkapselung: Die Mikroverkapselung Inducap®-MATRIX wird zur Herstellung von festen, runden Mikrokapseln mit gleichmäßig eingebetteten Wirk- und Zusatzstoffen eingesetzt. Der Ausgangsflüssigkeit (Trägermatrix) können vor der Verarbeitung flüssige Zusatzstoffe sowie Pulver oder bioaktive Substanzen (Zellen, Enzyme, Bakterien) hinzugegeben werden, d.h. die Verarbeitung von Dispersionen oder Emulsionen ist ebenfalls möglich. Die Flüssigkeiten und Wirkstoffe besitzen nach der Matrixverkapselung zu festen, sphärischen Mikrokapseln hervorragende Eigenschaften für weiterverarbeitende Prozesse oder als veredeltes Endprodukt.

Mikroverkapselung Inducap®-MATRIX
  Beschreibung
  Verfahrenstechnik
  Merkmale
  Anwendungen
  Einsatzbereiche




 nach oben



Beschreibung

Mit der Inducap®-MATRIX Technologie wird die Kraftwirkung in Form von Druckwellen effektiv genutzt, um vorzugsweise kugelförmige Partikel bzw. Mikropartikel (Mikropellets, Mikrokugeln) in monodisperser Größenverteilung mit großen Durchsatzmengen zu produzieren. Hierbei wird die Ausgangsflüssigkeit (3) unter Zugabe von geeigneten Wirkstoffen und Bindemitteln durch die Düsenöffnungen (4) gedrückt und mittels wechselnder Impulse mit hoher Frequenz in einzelne Flüssigkeitsvolumina (Precursorteilchen) portioniert. Anschließend gelangen die Precursorteilchen in eine Umgebung, die die Verfestigung zu einzelnen Mikropartikeln bewirkt. Die in Form der ausgehärteten Mikropartikel vorliegenden Ausgangsstoffe weisen je nach chemischer Zusammensetzung sowie Form, Größe und Verteilung vorteilhafte chemische, biologische oder physikalische Eigenschaften auf.

Kennzeichnend für diese neue Technologie ist unter anderem die konstruktive Sonderausführung der in der Ausgangsflüssigkeit (3) beweglich eingesetzten Aktoren (1, 2). Durch konstruktive Maßnahmen erzeugen die Aktoren lediglich die hydraulischen Impulse (Druckwellen) unter Ausstoß kleinster Precursorteilchen und wirken nicht wie die Verdrängerelemente volumetrischer Pumpen. Im Umkehrschluss hat eine Druckbeaufschlagung auch keinen Einfluss auf die Beweglichkeit der Aktoren, so dass neben der Verarbeitung niedrigviskoser Flüssigkeiten auch hochviskose Fluide bzw. Pasten unter sehr großem Überdruck verarbeitet werden können.



• Matrixerkapselung von Flüssigkeiten, Cremes, Pasten, Pulver
• Verkapselung hochviskoser Cremes und Pasten
• Verarbeitung thixotroper Dispersionen (Slurry)
• Verkapselung niedrigviskoser Fluide und Schmelzen
• Einstellbare Teilchenformen: Kugeln, Linsen, Zylinderform
• Erreichbarer Durchmesser (sphärische Form): 0,1 mm - 10 mm
• Hohe Durchsatzmengen nahezu verlustfrei verarbeitbar
• Matrixverkapselung unter sterilem Betrieb möglich


Abb.:  Animation (slow motion) zum Prinzip der Inducap®-MATRIX Technologie
© 2007 -   Inducap GmbH





Prinzip der <b>Inducap®-Matrix</b> Technologie   Prinzip der Inducap®-Matrix Technologie
1,2 Aktoren
3 Ausgangsflüssigkeit (z.B. Polymerlösung)
4 Düsenöffnung

Abb.: Mikroverkapselung von Algenzellen für den Bereich Bioverfahrenstechnik
©   Inducap GmbH







 nach oben



Verfahrenstechnik

Prinzip der Inducap®-MATRIX Verfahrenstechnik

Feste Wirkstoffe (Pigmente, Pulver, ...) werden in hohen Konzentrationen in ein als Verkapselungsmatrix vorgelegtes Fluid suspendiert (Slurry) oder als flüssige Wirkstoffe in eine Verkapselungsmatrix (Fluid) emulgiert. Die Emulsionen oder Suspensionen werden in einem beheizbaren Rührbehälter vorgelegt und über beheizbare Pumpen zum Einstoffimpulskopf gefördert und in schneller Folge in den Reaktionsbehälter eingetropft. Der Reaktionsbehälter wird mit Reaktionsflüssigkeit oder Kühlmedium durchströmt und bedingt die Ausbildung und Verfestigung zu festen Mikrokapseln. Die Wirkstoffe werden im Vergleich zu der Kernverkapselung Inducap®-MATRIX Technologie noch vor der eigentlichen Verfestigung gleichmäßig in die Verkapselungsmatrix als Emulsion oder Suspension eingebettet und behalten diesen Zustand auch als Mikrokapseln bei. Die Mikrokapseln werden im unteren Teil des Reaktionsbehälters gesammelt, von der Reaktionsflüssigkeit getrennt und gelangen in die unterhalb des Reaktionsbehälters angedockten Auffangbehälter. Die Mikrokapseln können weiteren, nachfolgenden Verarbeitungs- oder Abfüllprozessen zugeführt werden.

Prinzip der <b>Inducap®-Matrix</b> Technologie   Verfahrensprinzip Inducap®-MATRIX Verkapselungsverfahren

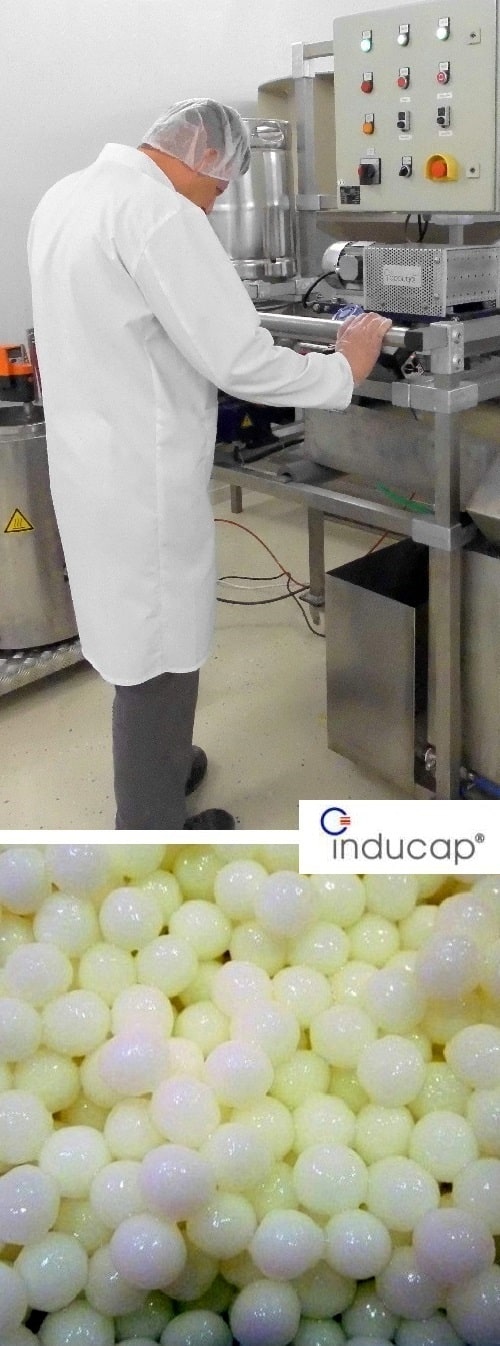

Abb.: Herstellung von Cremeperlen für den Bereich Naturkosmetik
©   Inducap GmbH






 nach oben


Merkmale

  • Verarbeitung hochviskoser Fluide und Pasten unter hoher Druckbeaufschlagung
  • Verarbeitung niedrigviskoser Flüssigkeiten bei geringem Überdruck
  • Verarbeitung Emulsionen und dispergierten Pulvern
  • Erreichbarer Durchmesser: 0,1 mm - 10 mm
  • Einstellbare Teilchenformen (Mikrokugeln, Zylinder, Linsen)
  • Hohe Durchsatzmengen nahezu verlustfrei verarbeitbar
  • Sterile Betriebsweise möglich





 nach oben


Anwendungen für Matrixkapseln

  • Umformung von Flüssigkeiten in Feststoffe
  • Fixierung von Wirkstoffen
  • Fixierung von flüchtigen Stoffen
  • Schutz vor chemischen Reaktionen (Feuchtigkeit, Sauerstoff, Licht)
  • Verbesserung der Rieselfähigkeit von Pulvern
  • Verbesserung der Dosierbarkeit von Stoffen
  • Reduzierung der Staubbildung
  • Reduzierung der elektrostatischen Aufladung
  • Reduzierung von allergischen Reaktionen
  • Erzielung optischer Farbeffekte und Glanzeffekte
  • Depotwirkung mit kontrollierter Freisetzung von Wirkstoffen
  • Geruchsmaskierung und Geschmacksmaskierung
  • Trennung unterschiedlicher Substanzen
  • Immobilisierung von Bakterien, Enzymen und Zellen
  • Funktionale Partikel (z.B. ferromagnetische Stoffe)








Einsatzbereiche für Matrixkapseln

  • Medizin und Pharmaindustrie: Schmerzmittel, Vitamine, ätherische Öle, Omega-3 Fettsäuren.
  • Biotechnologie und Bioverfahrenstechnik: Immobilisierung von Mikroorganismen, Enzymen, Hefen, Pilze.
  • Lebensmitteltechnologie: Aromen, Farbstoffe, Pflanzenöle, Fischöle, Mineralstoffe, Nahrungsergänzungsmittel, Antioxydantien, tierische Fette, Aminosäuren, Ballaststoffe, Milchsäurebakterien.
  • Kosmetikindustrie: Pflegezusätze in Form von mikroverkapselten Ölen, Duftstoffe und pigmentierte Fabeffekte für Shampoos, Duschgels, Schaumbäder, Haargele, Zahncreme, Cremekapseln mit Pflegestoffen z.B. Q10 oder UV-Schutzmitteln.
  • Agrochemie und Futtermittelindustrie: Düngemittel, Pestizide, Fungizide, Herbizide, Hormone, Vitamine, Spurenelemente, Medikamente.
  • Industrie und Technik allgemein: Schmierstoffe und Öle, Paraffine (zur Wärmeregulierung), Mahl- und Schleifkörper, Ionenaustauscherharze, Adsorbentien (Aktivkohle, Zeolithe, Kieselgele etc.), Waschmittelzusätze, Flammschutzmittel, Wärmeträgeröle, Reinigungsmittel, Lösungsmittel, Textilhilfsmittel, Bleichmittel, Fettlöser.
